Scheifspiegler

[don Pedro]

Siedząc w domu z wiadomych przyczyn plus L4  na 3 miesiące po operacji biodra wpadłem na pomysł żeby zbudować do celów planetarnych bezobstukcyjny teleskop zwierciadlany w układzie  Antona Kuttera. Chciałby się zapytać czy ma ktoś  z Was doświadczenie z tego rodzaju sprzętem? http://atm.udjat.nl/articles/The Schiefspiegler.pdf

Edytowane 29 Marca 2020 przez don Pedro
Niechlujstwo językowe... ;)

[WielkiAtraktor]

Godzinę temu, don Pedro napisał:

czy ma ktoś  z Was doświadczenie z tego rodzaju sprzętem?

Ja mam już spore w czytaniu o nim



Do samodzielnej budowy też wybrałbym ten konkretny układ. Układy o lepszych właściwościach optycznych (bardziej płaskie pole, możliwa większa światłosiła itd.), czyli z korektorami soczewkowymi, ściśniętymi zwierciadłami toroidalnymi, 3 (a nawet 4) zwierciadłami o różnych profilach robią się skomplikowane... a tu mamy tylko dwie sfery o tym samym promieniu.



Kilka inspirujących obrazków, które swego czasu znalazłem:



Ciekawe, na ile ażurowa i lekka może być ta centralna część, która spina wiaderko na ZG i rurę ze ZW. Jak widać, niektórzy się nie patyczkują.

Edytowane 29 Marca 2020 przez WielkiAtraktor

[wiatr]

Pokraczność tych konstrukcji jest urzekająca, ale nie powiem sam kiedyś rozkminałem. Na szczęście spojrzałęm na to z dystansu i wyszło że swiatłosiła makabryczna ( gdzie do tego okularów szukać?) apertura znikoma konstrukcja upierdliwa o ewentualnej mobilności nie warto wspominać nawet  ale popieram inicjatywę będę śledził postępy w pracach:D

[don Pedro]

Na razie obliczenia i rozysuję. Do planet i Ksezyca.  Fotografia. Mam okular 40 mm, i dwa blanki 150 mm.

[BODI]

Też kiedyś ( dawno dawno temu gdy człek miał czas na takie czasowypełniacze) ogarniałem ten temat.

Piotrek masz jakiś program do obliczeń lustrowych?

[don Pedro]

Trzebaby napisac cos takiego.

http://atm.udjat.nl/articles/A Schiefspiegler toolkit.pdf

O! znalazłem coś takiego jak MODAS:

https://modas.software.informer.com/download/



P.S.

Bodi, zawalczymy z tematem? Jak się to pandemiczne szalenstwo skonczy to w sensie fizycznym.

Edytowane 30 Marca 2020 przez don Pedro

[don Pedro]

Ten typ sprzętu jest praktycznie u nas nieznany, ale dużo popularniejszy w Niemczech, Austrii, Szwajcarii, Belgii, Holandii i Danii

.A jak napisał mój czeski znajomy, David Vodecký "Kutterovy teleskopy jsou parádní planetární teleskopy. Kvalita zobrazení je mnohdy lepší jak u refraktoru."

[don Pedro]

Przy światłosiłach niskich rzedu 1/20 i mniej, aberracja sferyczna i astygmatzm sa niepomijanie małe, i oba lustra mogą byić sferyczne. Przy większych swiatłosiłach, konieczna jest częściowa cylidryzacja lustra wtórnego (qrczę, jak zrobić świadomie taki astygmatyzm?), lub wprowadzenie do toru optycznego, za lustrem wtórnym soczewki, cylindrycznej, o odpowiedniej orientacji, lub pochylonej w stosunku do osi optycznej soczewki skupiającej (teleskop w okularach, katadioptryk)

[don Pedro]

https://www.cloudynights.com/topic/550685-impressions-of-the-1st-belgium-holland-kutter-schiefspiegler-day/





[don Pedro]

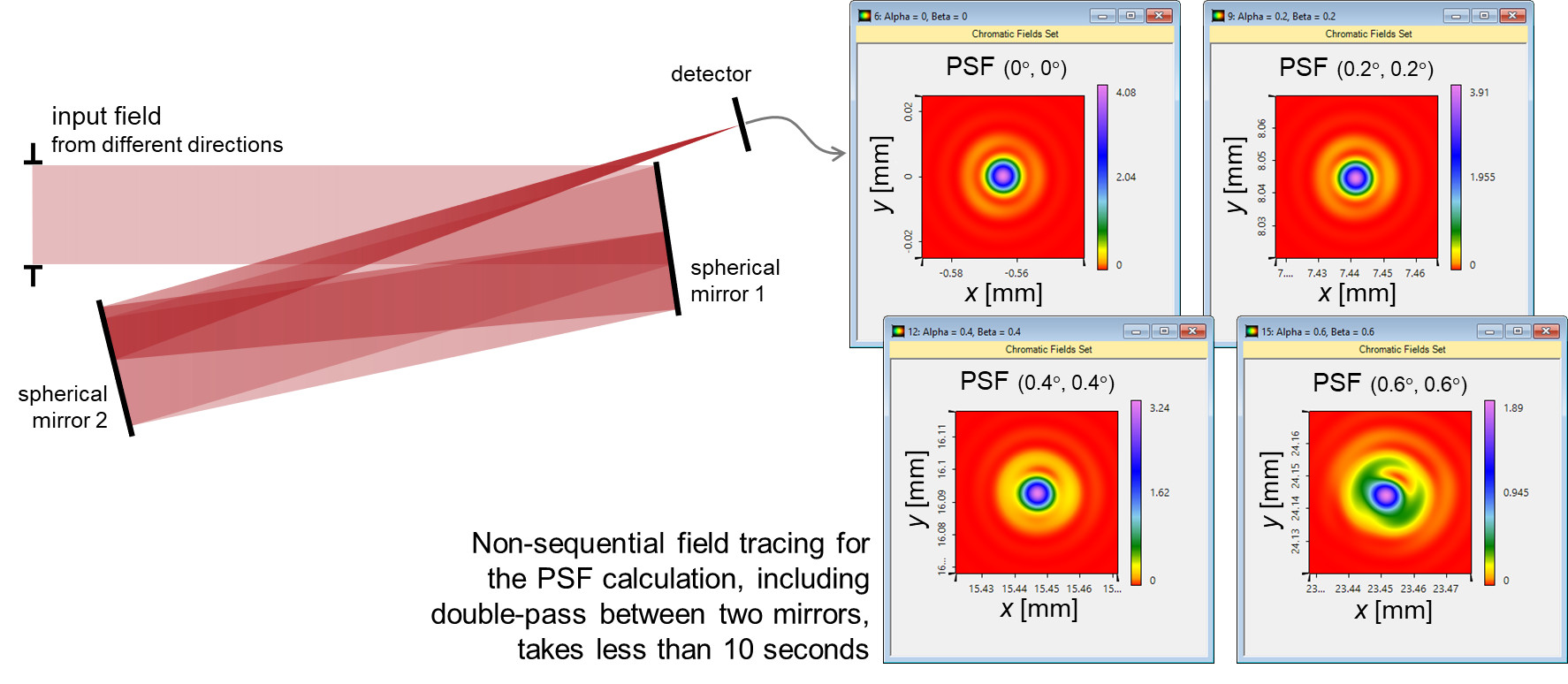

Okazuje się. ze ten układ daje się skrócić. I powstaje tzw. Herrig -Kutter Scheifspiegler

Edytowane 31 Marca 2020 przez don Pedro

[WielkiAtraktor]

Tak, właściwości ma świetne - tyle że ZG musi być 1,5x większe niż efektywna apertura. Robi się ciężko i drogo...

[don Pedro]

18 godzin temu, WielkiAtraktor napisał:

Tak, właściwości ma świetne - tyle że ZG musi być 1,5x większe niż efektywna apertura. Robi się ciężko i drogo...

Fakt, duże LG i konstrukcja na boki się jeszcze rozrasta.

[don Pedro]

Policzyłem, wstępnie,  teleskop Kuttera dla lustra głównego fi1=150 mm, wtórnego fi2=75 mm i światłosiły F 1/25. Wyszło mi,że całkowita długość tego instrumentu to ok. 1600 mm.

Edytowane 31 Marca 2020 przez don Pedro

[don Pedro]

Mojej męczarni z skośnolustrym cd.

Edytowane 4 Kwietnia 2020 przez don Pedro

[don Pedro]

Przepuściłem mojego Kuttera przez stareńki program Paula Stevick'a "Winspot" i wyszło mi coś takiego jak na obrazku. Dobrze? Znośnie? czy Żle? To pytanie dla znawców optyki instrumentalnej.

[don Pedro]

Koledzy mnie przestrzegają.
